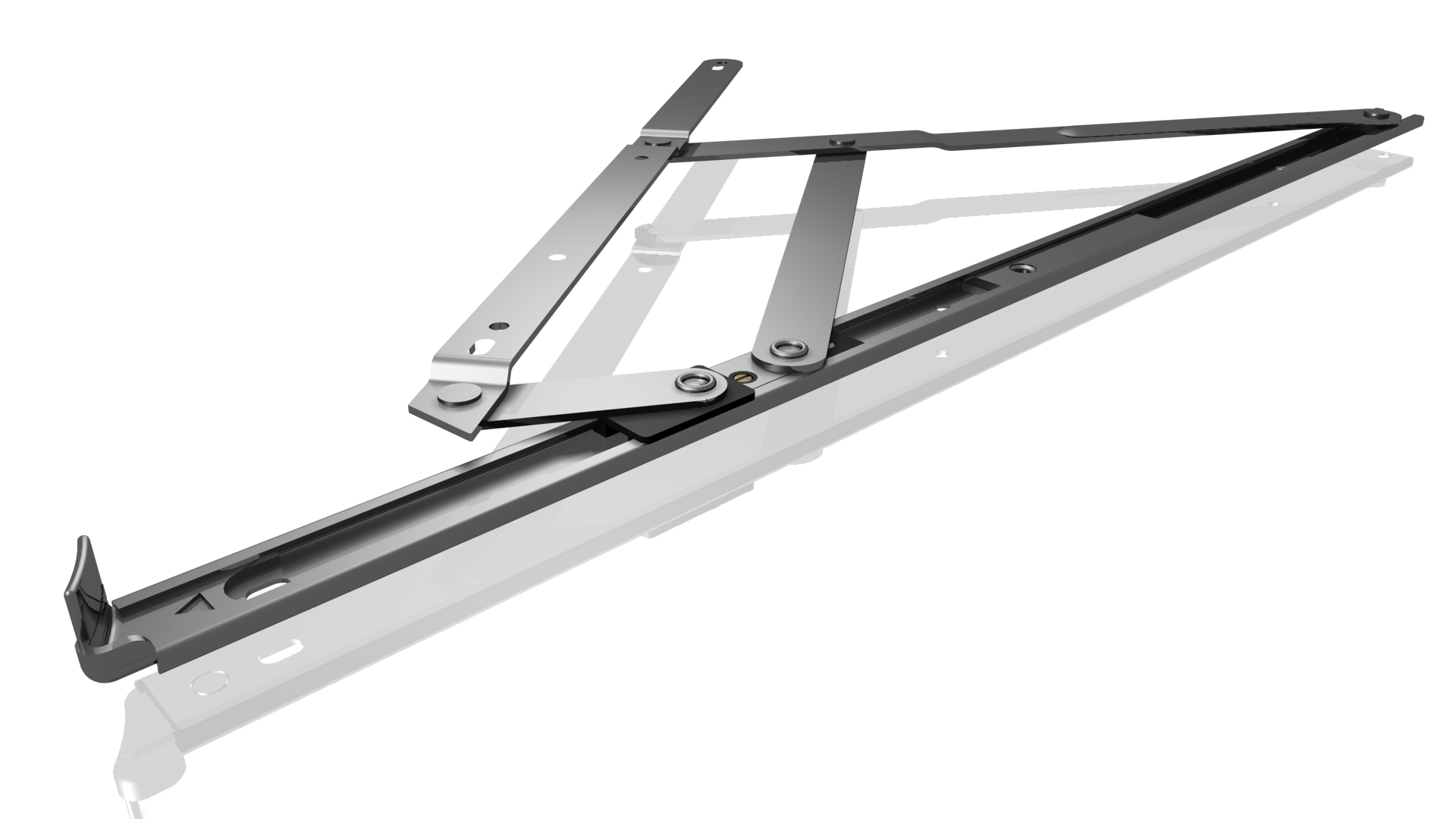

HD10R/16R/22R:帶限位重型外開及幕墻摩擦鉸鏈
??英國COTSWOLD 應用建議 - 最大窗扇尺寸以及重量 | |||||||
產品 | 頂懸外開/外平開 | 尺寸 英寸 | 尺寸MM | 窗扇最寬 MM | 窗扇最高 MM | 最大扇重 KG | 最大開啟角度 |
HD10R | 頂懸外開 | 10.3 | 262 | 2000 | 650 | 50Kg @ 50° & 40KG @ 84° | 50° & 84° |
HD16R | 頂懸外開 | 16.3 | 415 | 2000 | 800 | 100Kg @ 30° ,55Kg @ 50° & 50Kg @ 90° | 30° ,50° or 90° |
| 頂懸外開 | 22.3 | 567 | 2000 | 1500 | 100Kg @ 20° ,80Kg @ 45° & 75Kg @ 90° | 20° ,45° or 90° |
HD10R | 外平開 | 10.3 | 262 | 660 | 1524 | 34.5Kg | 50° & 84° |
HD16R | 外平開 | 16.3 | 415 | 762 | 1619 | 42Kg | 30° ,50° or 90° |
HD16R | 外平開 | 16.3 | 415 | 700 | 1600 | 60Kg @ 30° & 50° 42Kg @ 90° | 30° ,50° or 90° |
